產品概述

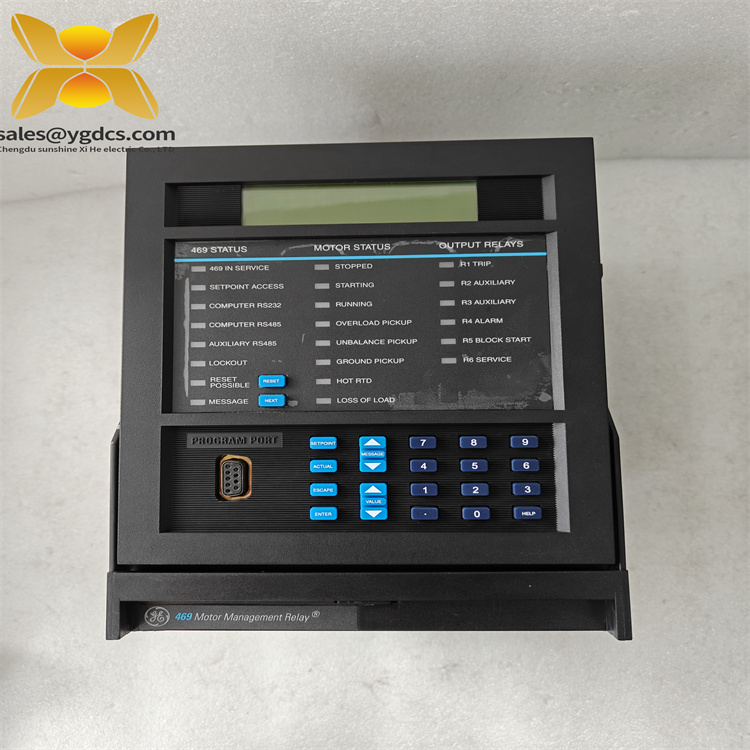

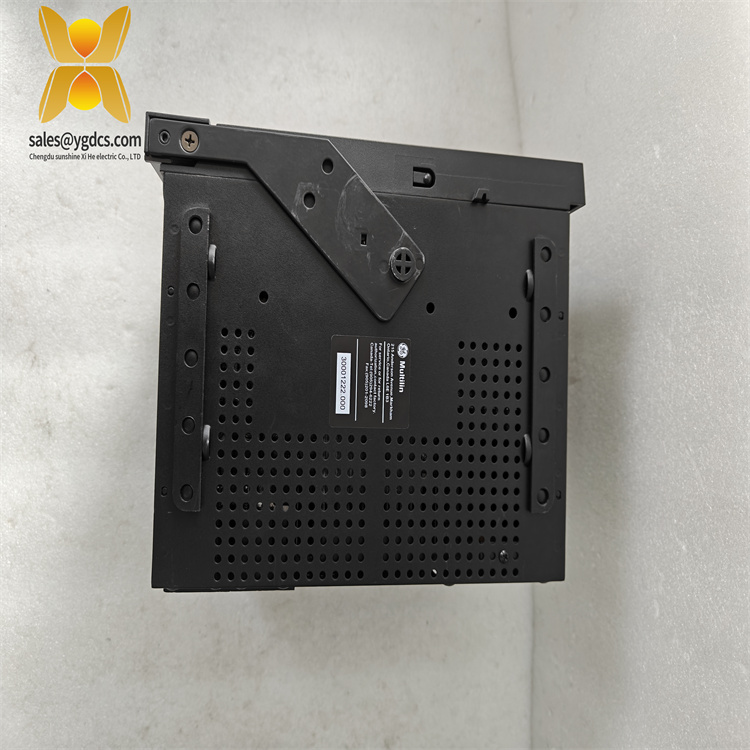

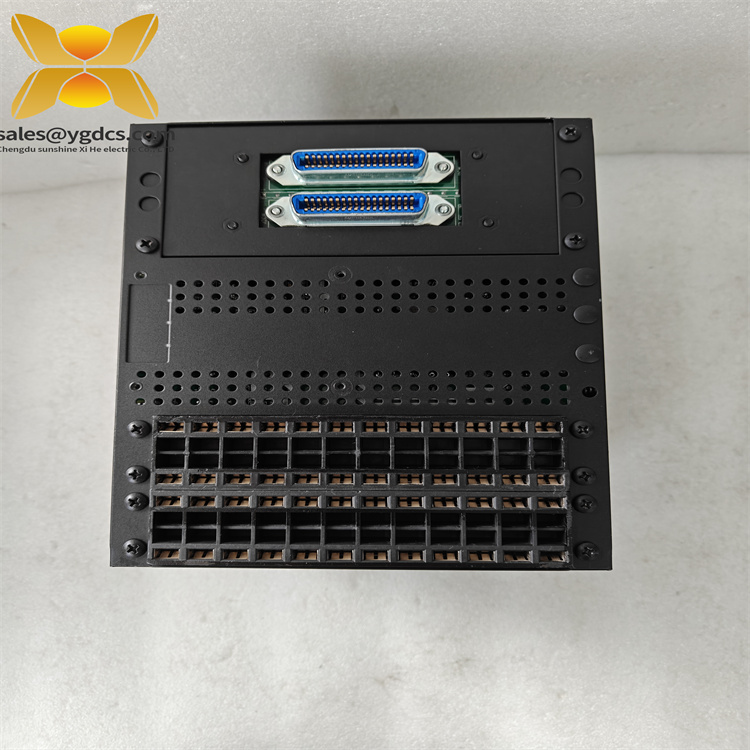

GE 469- p5 - hi - a20 -e是GE Multilin公司469系列的一款尖端電機管理繼電器，旨在為工業自動化系統中的大中型交流電機提供全面的保護、控制和監測。作為GE SR系列繼電器的一部分，該設備結合了先進的自適應算法和堅固耐用的抽出設計，確保在發電、油氣和水處理等關鍵應用中具有可靠的性能。GE 469-P5-HI-A20-E支持寬控制功率范圍（70-265 VAC / 90-300 VDC），并具有4-20 mA模擬輸出（A20），可與SCADA系統無縫集成，而其增強型前面板(E)提供直觀的配置和實時診斷。通過12個RTD輸入和精確的熱建模，繼電器動態監測定子，軸承和環境溫度（-200°C至500°C），能夠早期檢測過熱或熱不平衡。
技術規格
參數名稱參數值
產品型號469- p5 - hi - a20 - e
制造商ge Multilin
產品類型電機管理繼電器
控制電源70 - 265 VAC (48-62 Hz) / 90-300 VDC
電流二次輸入5a （P5配置）
RTD輸入12（3線，100Ω Pt/Ni, 120Ω Ni, 10Ω Cu）
模擬輸出2x 4 - 20ma （A20選項）
通訊協議modbus RTU， RS232/RS485，可選以太網
過載、接地故障、相不平衡、熱過載、差動保護
環境等級ip20 - x（正面），保形涂層（可選H后綴）
工作溫度-40°C至+60°C（-40°F至140°F）
儲存溫度-40°C至+80°C（-40°F至176°F）
尺寸11.65 " x 4.21 " x 8.07 "（296毫米x 107毫米x 205毫米）
體重10磅（4.5公斤）
安裝方式：din導軌或面板安裝
Event logging 512個帶有時間戳的故障記錄的事件
主要特點及優勢
自適應保護算法：GE 469-P5-HI-A20-E采用先進的熱建模，根據電機特定參數動態調整保護曲線，減少誤跳閘，優化能源效率。其電壓相關的過載曲線和扭矩計量功能確保了對機械堵塞和轉子斷條的精確保護。
全面監控：12個RTD輸入能夠?qū)崟r(shí)跟蹤關鍵電機組件的溫度，而內置的計量提供準確的電壓，電流和功率因數的測量。該繼電器的增強前面板包括一個40個字符的LCD和用于即時狀態更新的LED指示燈。
靈活的通信：具有標準的RS232/RS485端口和可選的以太網或DeviceNet接口，GE 469-P5-HI-A20-E與工業控制系統無縫集成。通過GE的EnerVista 469軟件，可以實現遠程配置、趨勢分析和預測性維護。
堅固的設計：HI控制電源變體和可選的保形涂層（H后綴）確保在惡劣環境下可靠運行，承受灰塵，潮濕和化學品暴露。繼電器的抽出結構簡化了模塊更換而無需斷開接線，最大限度地減少了停機時間。
可擴展的I/O配置：六個機電形式C輸出和九個光隔離數字輸入支持自定義控制方案，包括減載和多級電機啟動。4-20 mA模擬輸出（A20）便于與模擬控制系統集成。
應用領域
GE 469-P5-HI-A20-E適用于需要強大電機管理的行業，包括：
發電：保護熱電廠和可再生能源電廠的渦輪機、發電機和輔助電機，確保在不同負載條件下穩定運行。
石油和天然氣：保護海上平臺和煉油廠的泵、壓縮機和輸送機，可靠性對防止生產中斷至關重要。
水/廢水：控制處理設施中的泵和攪拌器，具有先進的診斷功能，可檢測干運行或堵塞的管道。
制造業：優化汽車裝配線、食品加工廠和制藥工廠的電機性能，通過預測分析將維護成本降低高達30%。
在這些應用中，繼電器的差動保護和實時熱監測降低了災難性故障的風險，而其模塊化設計支持未來系統升級的輕松擴展。
相關產品
GE 469-P5-HI-A20-E-H：與GE 469-P5-HI-A20-E相同，但包括適用于化學腐蝕性環境的保形涂層（H后綴），是石化和廢水應用的理想選擇。
GE 469-P5-HI-A20-E-N：無增強診斷的基本型號，適用于需要較低前期成本的非關鍵系統的基本電機保護。
GE 239-RTD-AN：具有RTD輸入的緊湊型電機保護繼電器，補充了GE 469-P5-HI-A20-E的小規模應用或作為備用解決方案。
GE Multilin 850P：支持多饋線保護（最多4條饋線）
