產品概述

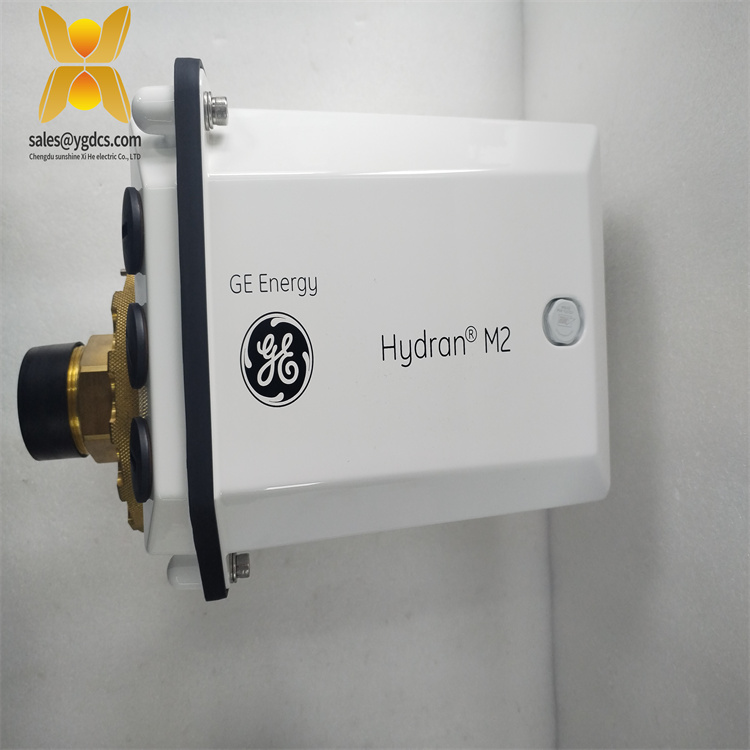

GE HYDRAN M2是一款緊湊且具備高性價比的變壓器狀態監測系統，屬于 GE 在電力設備監測領域的核心產品系列。該設備專為變壓器絕緣狀況監測打造，可對油中溶解的多種故障氣體及微水含量進行連續在線監測。通過先進的傳感器技術，HYDRAN M2能精準測量如氫氣、一氧化碳等故障氣體，以及油中水分，為運維人員實時反饋?zhàn)儔浩鹘^緣系統的健康狀態。其在電力系統的變壓器監測體系里占據關鍵地位，能夠提前察覺潛在故障隱患，有效降低非計劃停電風險，為電力供應的穩定性與可靠性提供有力保障。
技術規格
| 參數名稱 | 參數值 |
|---|---|
| 產品型號 | HYDRAN M2 |
| 制造商 | GE |
| 產品類型 | 變壓器油中氣體及微水在線監測系統 |
| 測量氣體 | 氫氣、一氧化碳等 |
| 測量范圍 | 氫氣 0 - 1000 ppm；一氧化碳 0 - 100 ppm |
| 氣體測量精度 | 氫氣 ±5 % 讀數或 2 ppm，取較大值；一氧化碳 ±5 % 讀數或 0.5 ppm，取較大值 |
| 水分測量范圍 | 0 - 100 ppm |
| 水分測量精度 | ±10 % 讀數或 1 ppm，取較大值 |
| 電源 | 24V DC |
| 通信接口 | RS - 485，支持 Modbus RTU 協議 |
| 工作溫度 | -40℃至 60℃ |
| 尺寸 | 約 190.5mm×119.4mm×88.9mm（7.5″×4.7″×3.5″） |
| 重量 | 約 1kg（2.2 lbs） |

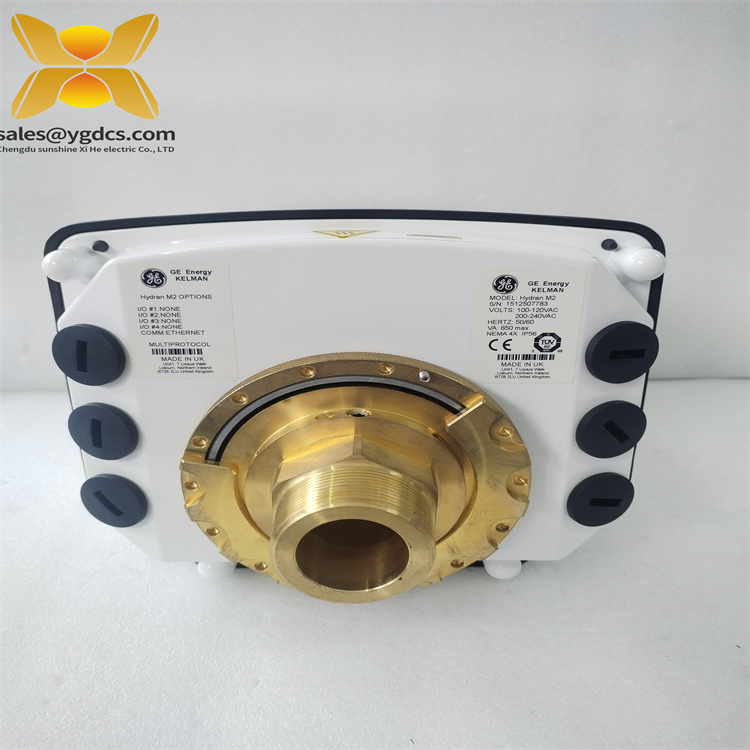

| 安裝方式 | 直接安裝在變壓器油閥上 |
主要特點和優勢
HYDRAN M2具備卓越的實時監測能力，持續測量油中溶解故障氣體和水分，在潛在問題演變?yōu)閲?yán)重故障前便能精準識別。它提供氫氣和復合氣體傳感器選擇，滿足不同監測需求。設備內置基于 IEEE 標準的變壓器模型計算功能，可對監測數據深度分析，轉化為直觀有用信息。通信方式多樣，便于集成至 SCADA 或 DCS 系統。此外，該產品設計成熟，全球裝機量龐大，性能可靠。且無需現場校準，安裝簡便，僅需連接至單個變壓器油閥，無需額外管道或泵，維護成本低。
應用領域
在電力公用事業方面，HYDRAN M2為重要的中型變壓器提供一站式解決方案，助力電力企業聚焦并優化資產更換策略，通過實時掌握變壓器健康狀況，合理安排設備維護與更新。工業廠房中，其能有效降低因變壓器故障停電導致的工藝中斷風險，避免高昂的生產停工損失，保障生產連續性。對于各類使用變壓器的場所，從發電站到變電站，HYDRAN M2都能發揮作用，通過對變壓器油中氣體和微水監測，提前預警故障，保障電力系統穩定運行，為工業生產和社會用電提供堅實支撐。
相關產品
- GE HYDRAN 201TI：同為 GE 變壓器監測產品，側重于故障氣體監測，相比HYDRAN M2功能較為單一，適用于對監測精度和功能要求稍低的場景。
- GE Perception?軟件：與HYDRAN M2兼容性良好，可用于下載、分析和趨勢預測變壓器數據，拓展設備數據處理與應用能力。
- GE 的各類變壓器溫度傳感器：可與HYDRAN M2配合，額外采集變壓器的油溫等數據，為全面評估變壓器運行狀態提供更多維度信息。
安裝與維護
安裝前準備：安裝HYDRAN M2前，需確保變壓器安裝位置附近空間充足，便于設備安裝與后續維護。檢查變壓器油閥，保證其處于正常工作狀態。依據設備說明書，確認 24V DC 電源穩定可靠，規劃好 RS - 485 通信線纜走向，避免與強電線路交叉干擾。
維護建議：定期清潔HYDRAN M2的外殼，防止灰塵堆積影響散熱與設備性能。每月檢查設備通信狀態，確保數據傳輸正常。每半年對傳感器性能進行校驗，若發現測量精度偏差超出范圍，及時聯系專業人員校準或更換傳感器。同時，關注設備自檢報告，對警報信息及時處理，保障設備長期穩定運行。
維護建議：定期清潔HYDRAN M2的外殼，防止灰塵堆積影響散熱與設備性能。每月檢查設備通信狀態，確保數據傳輸正常。每半年對傳感器性能進行校驗，若發現測量精度偏差超出范圍，及時聯系專業人員校準或更換傳感器。同時，關注設備自檢報告，對警報信息及時處理，保障設備長期穩定運行。
產品保障
GE 對HYDRAN M2提供堅實的質量保障。產品遵循嚴格生產標準，出廠前歷經多重嚴苛檢測，確保性能達標。自購買日起，提供 12 個月的質保服務，質保期內，若非人為因素引發故障，GE 將免費維修或更換設備。此外，GE 專業技術團隊 7×24 小時待命，為用戶提供全方位技術支持，無論是安裝調試疑惑，還是運行中的技術難題，都能迅速響應，助力用戶高效解決，讓用戶使用HYDRAN M2無后顧之憂 。
