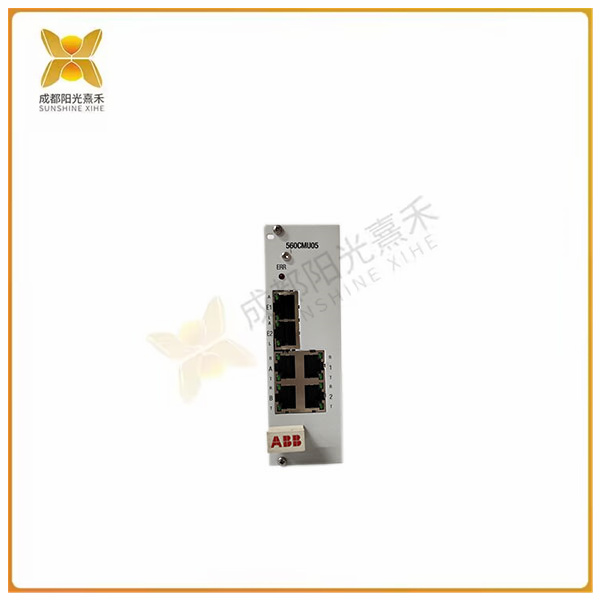

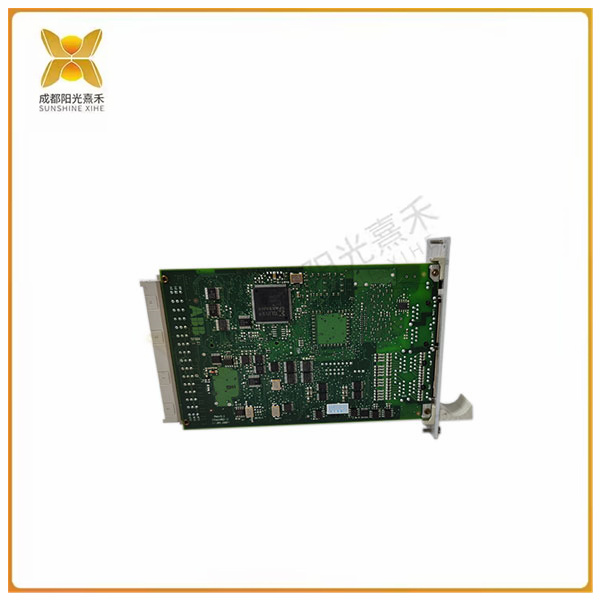

>>>>>型號:560CMU05 串行接口前板 以太網接口

【功能描述】

560CMU05 該模塊有一個跳線X1，用于強制

以太網接口的IP地址設置為默認值。如果

重新啟動后跳線設置為1-2，560CMU05 以太網接口E1

將使用IP地址192.168.0.1（子網掩碼

255.255.255.0，網關192.168.0.20）。

連接到RTU560串行外圍總線（SPB）和

RTU560系統總線是根據DIN 41612通過48極DIN-F插座連接器完成的。

通信接口

在所有接口上，可以使用不同的協議類型。可能的

限制可以在文件中找到：RTU500系列接口和協議（1KGT 150 853）。

 >>>>>型號:560CMU05 串行接口前板 以太網接口

【英文介紹】

560CMU05 This module has a jumper X1 for coercion

The IP address of the Ethernet interface is set to the default value. if

After the restart, the jumper is set to E1 of the 1-2,560 CMU05 Ethernet port

The IP address 192.168.0.1 (subnet mask) will be used

255.255.255.0, gateway 192.168.0.20).

Connect to the RTU560 Serial Peripheral Bus (SPB) and

The RTU560 system bus is completed according to DIN 41612 via a 48-pole DIN-F socket connector.

Communication interface

On all interfaces, different protocol types can be used. possible

The limitations can be found in the file: RTU500 series interfaces and protocols (1KGT 150 853).
